เราทุกคนต่างรู้ถึงความสำคัญของท่อ โดยเฉพาะท่อในโรงงานอุตสาหกรรมซึ่งท่อเป็นเสมือนโครงสร้างพื้นฐาน ดังนั้น เวลาจะเลือกซื้อท่ออุตสาหกรรมก็ควรเลือกท่อที่ดีและมีมาตรฐาน แต่เคยสงสัยกันบ้างมั้ยว่าเราจะรู้ได้ยังไงว่าท่อในโรงงานอุตสาหกรรมแต่ละประเภทต้องผ่านมาตรฐานอะไรบ้าง วันนี้เราเลยรวบรวมข้อมูลมาตรฐานที่สำคัญของท่ออุตสาหกรรม
เพื่อช่วยให้การตัดสินใจเลือกซื้อง่ายขึ้น
มาตรฐานของท่ออุตสาหกรรมตามหลักสากลมีอะไรบ้าง?
มาตรฐานสากลที่ใช้กับท่ออุตสาหกรรมอย่างแพร่หลายมีหลานมาตรฐานและมาจากหลายประเทศ ซึ่งเราจะขอสรุปมาตรฐานที่เด่นๆให้และจะไปดูกันในหัวข้อถัดไปว่าประเทศไทยเอามาตรฐานอะไรมาใช้บ้าง
1. AMSE (American Society of Mechanical Engineering) เป็นองคฺ์กรที่ทำหน้าที่ในการกำหนดข้อบังคับสำหรับการออกแบบวัสดุ การตรวจสอบ การติดตั้ง และบำรุงรักษาระบบท่อ เพื่อให้มีความปลอดภัยในการใช้งานและน่าเชื่อถือ มาตรฐานนี้สามารถใช้ได้กับท่อหลายประเภท เช่น
2. ASTM (American National Standard Institute) เป็นองค์กรที่กำหนดมาตรฐานเกี่ยวกับท่อเหล็กเป็นส่วนใหญ่ โดยเน้นไปที่การกำหนดคุณสมบัติทางเคมี เช่น วัสดุที่ใช้ทำท่อเหล็กควรประกอบไปด้วยอะไรบ้าง คุณสมบัติในเรื่องของความทนทานต่อแรงกดทับ หรือ การสึกกร่อน ตัวอย่างมาตรฐาน ASTM ในท่อเหล็ก
3. API (American Petroleum Institute) เป็นมาตรฐานที่ใช้กับท่อเหล็ก แต่เน้นไปที่ท่อเหล็กที่ใช้งานในอุตสาหกรรมน้ำมัน และ ก๊าซ เป็นมาตรฐานที่เน้นในเรื่องของความปลอดภัย ความทนต่อแรงดันในระบบท่อขนส่งก๊าซและน้ำมัน
4. ANSI (American National Standard Institute) เป็นมาตรฐานที่เอาไว้ใช้กับหน้าแปลนของท่อ หรือ ก็คือเป็นมาตรฐานที่บอกว่าท่อนี้สามารถทนต่อแรงดันได้กี่หน่วย PSI เช่น ANSI 150 คือ บอกว่าท่อนี้ทนต่อแรคงดันได้ 150 PSI มาตรฐานนี้จะใช้ได้ทั้งกับท่อในโรงงานน้ำมันและก๊าซ หรือโรงาานอุตสาหกรรมทั่วไป
5. ISO (International Organization for standardization) มาตรฐานที่กำหนดในเรื่องของความปลอดภัย โดยจะเน้นไปที่การกำหนดสีที่ใช้ในระบบท่อแต่ละประเภท รวมถึงมาตรฐานในเรื่องของวัสดุและขนาด เช่น ISO 15494 เป็นมาตรฐานสำหรับท่อพลาสติกที่ใช้ในอุตสาหกรรมโดยตรง
6. MSS (Manufacturers Standardization Society) เป็นมาตรฐานที่ใช้กำหนดแนวทางและเกณฑ์การผลิตอุปกรณ์แขวน ข้อต่อ วาล์วของท่อ เพื่อเพิ่มความน่าเชื่อถือว่าชิ้นส่วนเหล่านี้จะสามารถรับน้ำหนักของท่อได้
7. NFPA (National Fire Protection Association) มาตรฐานในการออกแบบและผลิตท่อในระบบดับเพลิง เช่น NFPA13 เป็นมาตรฐานในการติดตั้งสปริงเกอร์
มาตรฐานของท่อเหล็กที่ใช้ในอุตสาหกรรมประเทศไทย
สำหรับมาตรฐานของท่อที่ใช้ในโรงงานอุตสาหกรรมของไทยจะยึดตามข้อกำหนดของ มอก. (TIS) และใช้ควบคู่ไปกับมาตรฐานสากล เช่น ASTM , JIS , ISO ขึ้นอยู่กับประเภทของท่อ ซึ่งเราสามารถแยกมาตรฐานที่สำคัญตามประเภทของท่ออุตสาหกรรมได้ ดังนี้
1. ท่อเหล็กดำ และ ท่อกัลวาไนซ์
• มอก. 107-2566: เป็นมาตรฐานของประเทสไทยที่เน้นไปเรื่องคุรภาพและคุณสมบัติของท่อว่าควรจะเป็นอย่างไร และเป็นการรับรองว่าผลิตภัณฑ์นั้น
o มีความแข็งแรงตามมาตรฐาน
o มีขนาดที่ถูกต้อง
o ผ่านการตรวจสอบและคัดกรองคุณสมบัติแล้ว
o ปลอดภัยต่อการใช้งาน
• ASTM A53 เป็นมาตรฐานสำหรับท่อที่ใช้ในระบบประปา ระบบทำความร้อน ระบบก๊าซ โดยท่อที่ผ่านมาตรฐาน ASTM A53 ถือเป็นท่อที่ได้รับการรับรองว่า
o ผ่านการทดสอบแรงดันแล้ว เหมาะกับงานในระบบประปา ระบบส่งน้ำมันและก๊าซ
o มีความทนทานต่อการกัดกร่อน โดยเฉพาะท่อเหล็กกัลวาไนซ์ หากได้รับการรับรองมาตรฐานนี้จะน่าเชื่อถือมาก และด้วยคุณสมบัตินี้ทำให้ยืนยันได้ว่าท่อเหล็กเหล่านี้สามารถใช้ในพื้นที่ที่มีการกัดกร่อนสูงเช่น พื้นที่ทางทะเล ที่ๆมีความชื้นสูง
o เป็นท่อที่ความแข็งแรงมากใช้ในงานโครงสร้างอาคารหรือระบบปรับอากาศได้
o มาตรฐาน ASTM A53 กำหนดการออกแบบท่อให้มีความทนทานต่อกการสั่นสะเทือนด้วย ดังนั้นจึงนิยมใช้ท่อที่ผ่านมาตรฐานนี้ในงานก่อสร้าง งานขนส่ง โรงงานพลังงาน
• JIS G3444: มาตรฐานญี่ปุ่นสำหรับท่อเหล็กคาร์บอนสำหรับงานโครงสร้าง
• Sch 40 (Schedule 40): มาตรฐานความหนาของท่อที่นิยมที่สุดสำหรับงานทั่วไปและงานโครงสร้าง โดยโดย “SCH” เป็นตัวย่อของตารางกำหนดขนาดท่อ ซึ่งใช้วัดมาตรฐานความหนาของผนังท่อ ส่วนเลข 40 นั้นไม่ได้หมายความว่าท่อดังกล่าวมีเส้นผ่าศูนย์กลาง 40 มิลลิเมตร หรือ 40 นิ้ว แต่มีความหนาประมาณ 3.68 มิลลิเมตร เส้นผ่านศูนย์กลาง 48.3 มิลลิเมตร ท่อที่มีเลขมาตรฐานความหนา SCH 40 ถือว่าเป็นท่อที่มีส่วนผสมของเหล็กเป็นส่วนใหญ่ทำให้มีความแข็งแรงมากที่สุด

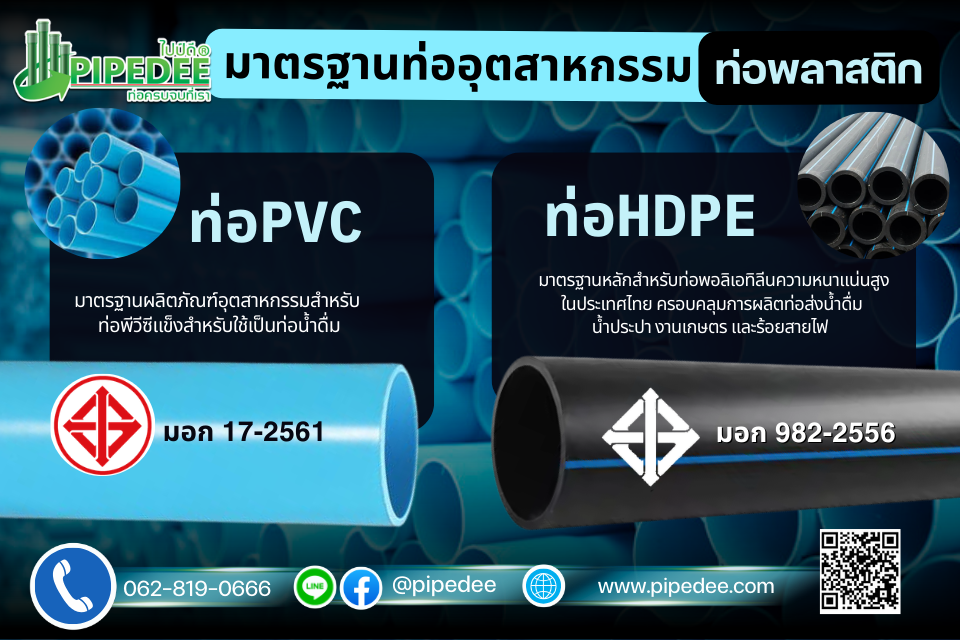

• งานท่อประปา มาตรฐานนี้สามารถใช้ได้ทั้งกับท่อ PVC และ ท่อ U-PVC จะใช้ มอก 17-2532 ซึ่งเป็นมาตรฐานสำหรับระบบประปา และ การจ่ายน้ำ โดยจะกำหนดความหนา แรงดันที่ท่อสามารถใช้ได้
โดยจะกำหนดสีให้เป็นสีฟ้า สำหรับท่อประเภทนี้
• งานอุตสาหกรรม และ งานเกษตร ใช้ มอก 999-2533 ซึ่งเป็นมาตรฐานสำหรับท่อสีเทา มาตรฐานนี้กำหนดคุณภาพของท่อ โดยเรียกเป็น ชั้น ซึ่งมีทั้งหมด 5 ชั้น คือ ชั้น 5 , ชั้น 7, ชั้น 8.5 , ชั้น 10.5 และ ชั้น 13.5 นอกจากนี้ ยังเป็นมาตรฐานที่ยืนยันว่าท่อดังกล่าวจะสามารถทนทานต่อการกัดกร่อนจากสารเคมีได้ดี
2.2. ท่อ HDPE
• มอก 982-2556 เป็นมาตรฐานที่กำหนดสำหรับท่อ HDPE โดยเฉพาะ ไม่ว่าจะเป็นท่อ HDPE คาดส้ม หรือ คาดฟ้า โดยท่อที่ผ่านมาตรฐานนี้จะได้รับการรับรองว่าเป็นท่อที่ผลิตจากเท็ดพลาสติกโพลีเอทิลีน ที่มีความหนาแน่นสูง โดยจะมีสีดำ เพราะผสมสารคาร์บอนแบล็ค 3% เพื่อเพิ่มความทนทานต่อแสง UV และสารเคมี
ท่อที่ผ่านการรับรองนี้จะเป็นการยืนยันว่าสามารถใช้ในการบริโภคได้ มีการแบ่งเกรดท่อออกเป็น PE 80 และ
PE 100 ซึ่งเป็นเกรดสำหรับความหนาของท่อ

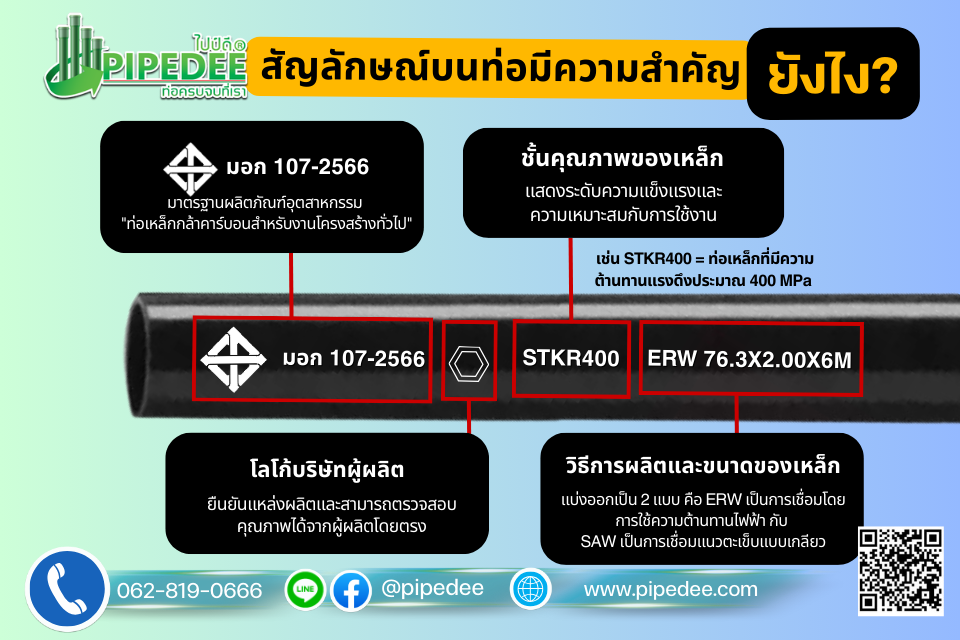

หลังจากที่เข้าใจมาตรฐานที่เกี่ยวข้องกับท่อเหล็กแล้ว เราต้องเข้าใจสัญลักษณ์บนท่อเหล็กเพื่อให้แน่ใจว่าท่อเหล่านั้นไม่รับมาตรฐานที่ดีแน่นอน โดยท่อเหล็กและท่อพลาสติกจะมีสัญลักษณ์ที่แตกต่างเล็กน้อย
1. ท่อเหล็ก มีจุดสังเกตุที่สำคัญ 5 จุด
.
• โลโก้ผู้ผลิต เป็นสัญญลักษณ์ที่สำคัญเพราะเป็นตัวบ่งบอกที่มาของท่อสามารถตรวจสอบคุณภาพการผลิตได้โดยตรง
• ชั้นคุณภาพของเหล็ก เป็นการแบ่งระดับคุณภาพตามลักษณะทางเคมีและคุณสมบัติที่ท่อเหล็กนั้นมี โดยแต่ละชั้นจะมีการกำหนดค่าเกณฑ์เฉพาะที่ทำให้ท่อเหล็กเหมาะสมกับการใช้งานที่แตกต่างกันออกไป เช่น
o STK500 และ STK540: ท่อเหล็กที่มีความต้านทานแรงดึงประมาณ 500 MPa และ 540 MPa ตามลำดับ ซึ่งเหมาะกับงานที่ต้องการความทนทานสูงสุด
• กรรมวิธีการผลิต ซึ่งสำหรับท่อเหล็กจะแบ่งออกเป็น 2 แบบ คือ ERW เป็นการเชื่อมโดยการใช้ความต้านทานไฟฟ้า กับ SAW เป็นการเชื่อมแนวตะเข็บแบบเกลียวโดยใช้ท่อขนาดใหญ่ในการม้วนท่อ
• ขนาดของท่อ ซึ่งจะบอกทั้งเส้นผ่าศูนย์กลาง ความหนาของผนัง และ ความยาว
• มาตรฐานการรับรอง ซึ่งจะเป็นเลข มอก. เป็นหลัก
• โลโก้ผู้ผลิต
• ขนาดของท่อ ซึ่งจะบอกทั้งเส้นผ่าศูนย์กลาง ความหนาของผนัง และ ความยาว
• ชั้นคุณภาพของท่อ ซึ่งเป็นส่วนสำคัญเพราะจะบอกเกี่ยวกับความทนทานในการใช้งานของท่อ
บทส่งท้าย
การศึกษามาตรฐานของท่อเป็นสิ่งที่สำคัญพอๆกันกับการเรียนรู้ว่าท่อแต่ละประเภทแตกต่างกันยังไง เพราะท่อที่ไม่ได้มาตรฐานอาจนำไปสู่ปัญหาในอนาคต ไม่ว่าจะเป็นการรั่วซึม ท่อแตก หรือแม้แต่ความปลอดภัยในการใช้งาน ทั้งนี้ ท่อที่เลือกซื้อไม่จำเป็นต้องผ่านมาตรฐานสากลที่บทความนี้เขียนไว้ทั้งหมด แต่จะต้องมี มอก. เพราะมาตรฐานของ มอก. ส่วนใหญ่จะมาจากการปรับมาตรฐานสากลจากหลายๆประเทศมาเป็นข้อกำหนด มอก. ดังนั้น มอก. จึงเป็นข้อกำหนดที่ดีเยี่ยมอยู่แล้ว
